Счетверённая зенитная пулемётная установка М-4

В июле 1928 г. Артиллерийский комитет ГАУ поручил проектно-конструкторскому бюро Тульского оружейного завода разработать несколько вариантов так называемых комплексных зенитных установок, объединяющих в себе 2, 3 и 4 пулемета системы Максима. Испытания установок, представленных Тульским оружейным заводом, проводились в 1930 г., лучшей была признана установка с четырьмя пулеметами Максима, разработанная Н. Ф. Токаревым (сыном известного оружейника Ф. В. Токарева). В 1931 г. установка была принята на вооружение Красной армии под обозначением «7,62-мм счетверенная зенитная установка обр. 1931 г.».

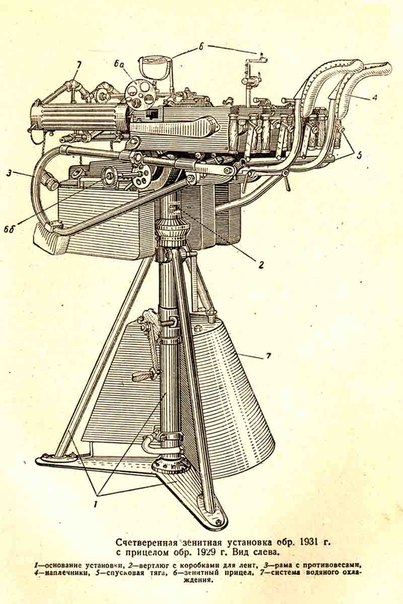

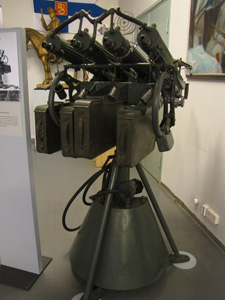

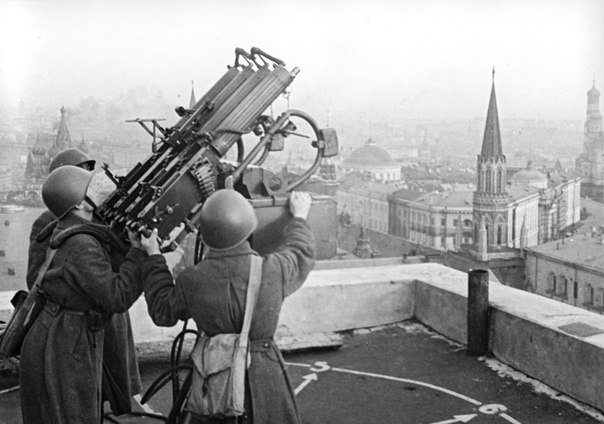

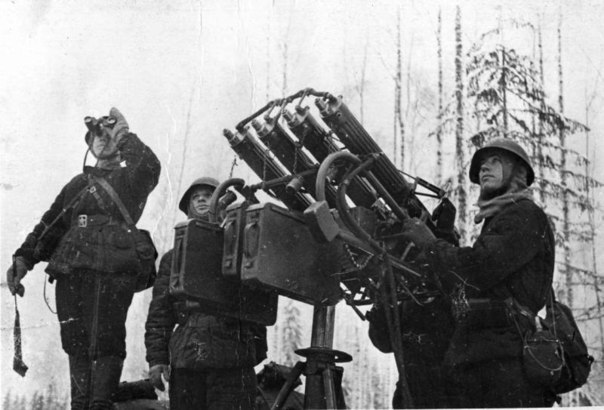

Конструкция счетверенной зенитной установки состоит из основания установки, вертлюга с коробками для патронных лент, качающейся рамы с противовесами, наплечников, спусковой тяги, системы водяного охлаждения и зенитного прицела.Установка могла монтироваться на любом транспортном средстве (грузовых автомобилях, прицепах, железнодорожных платформах), на кораблях и катерах флотов и флотилий (речных, озёрных), на вспомогательных и мобилизованных судах. Она хорошо себя зарекомендовала и при установки на земле в стационарном использовании при охране особо важных объектах. Кроме зенитных целей установка могла быть применена и для обстрела наземных целей. Наводка пулемётов осуществлялась с помощью обычного прицела второго слева пулемёта. Для зенитной стрельбы использовались прицелы образцов 1929 г., 1936 г., 1938 г., 1941 г.Мощь счетверенных «Максимов» впервые была подтверждена их действиями против японских самолетов в ходе вооруженного конфликта у озера Хасан в 1938 г. Столь же успешно ЗПУ обр.1931 г. действовала на Халхин-Голе в 1939 г., в боях советско-финляндской войны 1939 — 40 г.г., в период отражения агрессии гитлеровской Германии в 1941 — 45 г.г.

В феврале 1943 г. 7.62-мм пулеметные установки, как устаревшие вывели из состава зенитных полков и зенитных дивизий РГК. Собственно, недостаточность калибра 7. 62 мм для зенитных установок была ясна еще накануне войны в связи повышением живучести боевых самолетов. Оставшиеся в войсках установки продолжали использоваться. Они, в частности, оказались достаточно эффективны на бронепоездах и отдельных зенитных платформах, прикрывавших эшелоны и отдельные станции.

В ВМФ СССР ЗПУ «М-4» применялись, в основном, на речных флотилиях, и на мобилизационных судах для собственного ПВО. В прибрежной зоне они довольно успешно могли бороться с пехотой противника.

Хоть ЗПУ и была принята на вооружение в 1931 г. к июню 1941 г. некомплект ЗПУ в РККА и РККФ был более 3000 штук.

Технические характеристики:
Применяемый патрон 7,62х54R
Начальная скорость пули 800 м/с
Горизонтальная дальность стрельбы-1600 м
Досягаемость по высоте-1400 м
Темп стрельбы 2000 выстр/мин
Боевая скорострельность 1200 выстр/мин
Ёмкость ленты 500 патронов (в некоторых источниках 1000)
Одновременно в ЗПУ 4 ленты
Вес ЗПУ в боевом положении 460 кг
Высота установки 1,7-2,3 м
Высота линии огня 1,4-2,3 м
Угол вертикального обстрела от -10 до +82 град
Угол горизонтального обстрела 360 град
Время перевода из походного положения в боевое 30 с
Расчет три человека
